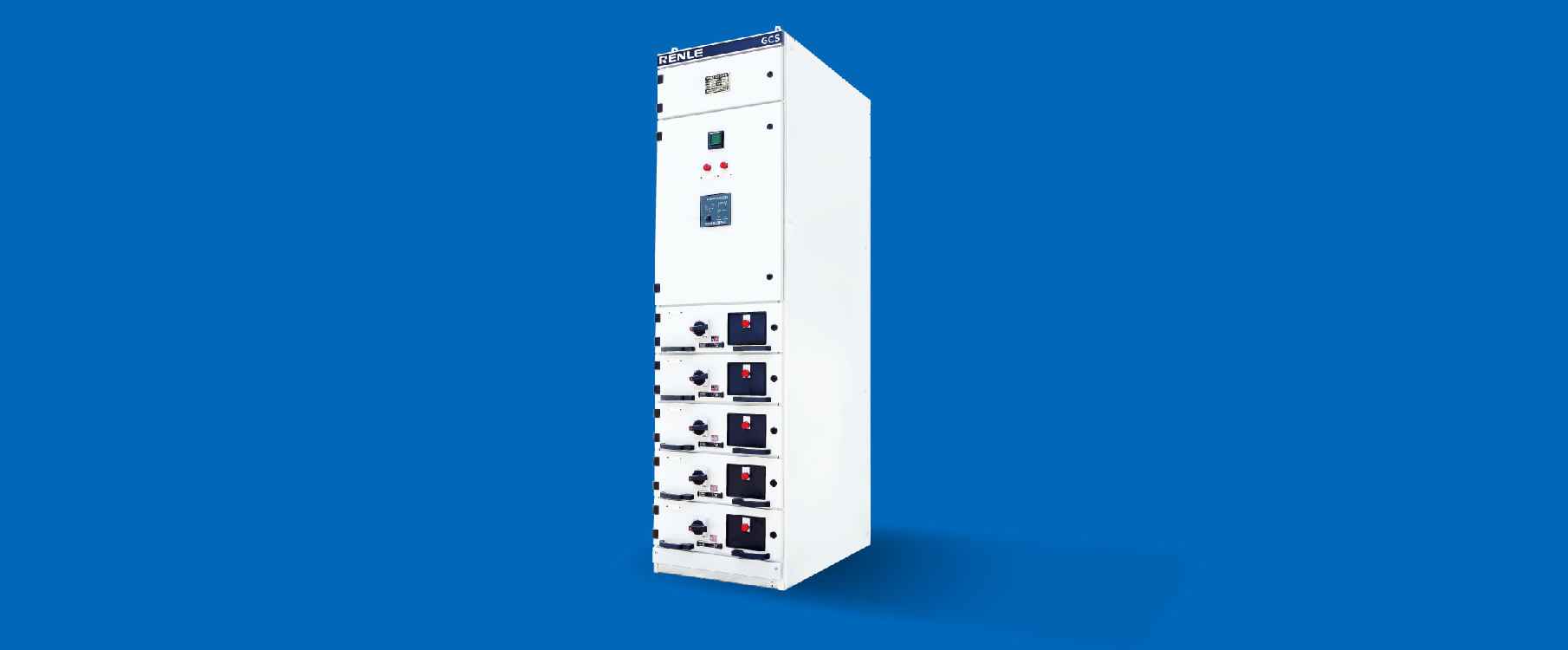

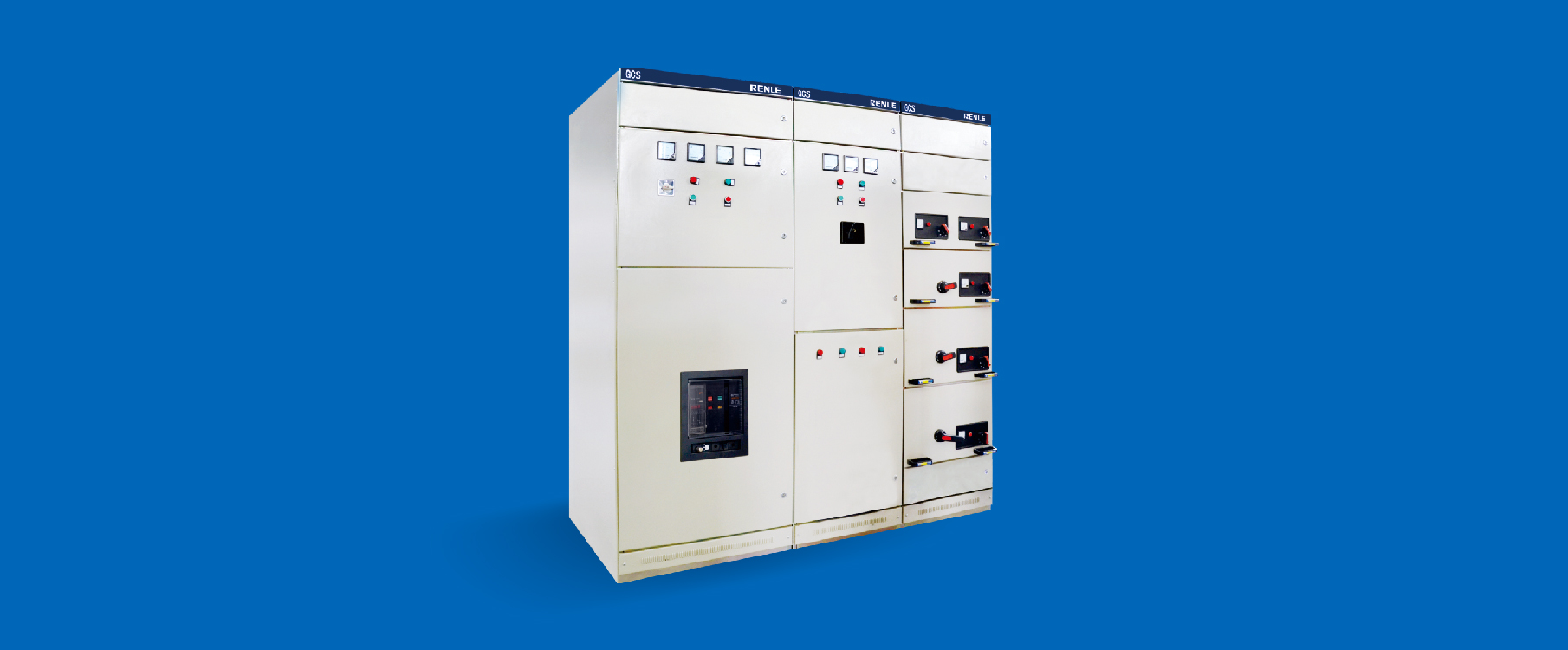

GCS型低压抽出式开关柜

产品概述

GCS型低压抽出式成套开关设备(以下简称“开关设备”)是我公司为满足广大设计单位和电力用户的要求设计研制出的符合国情、具有较高技术性能指标标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。

该产品目前已被电力用户广泛选用。开关设备适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统在大型发电厂、石化系统等自动化程度高﹐要求与计算机接口的场所﹐作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、(660V)﹐额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

本产品符合GB7251《低压成套开关设备和控制设备》、JB∕T9661《低压抽出式开关设备》,同时满足IEC60439-1《低压成套开关设备和控制设备》标准。

结构特点:

GCS开关设备的主架构采用C型钢,架构采用拼装结构形式。主构架上均有安装模数E=20mm。开关设备各功能室严格分开,其隔室主要分为功能单元室,母线室、电流室、各单元的功能相对独立。

功能单元

a.抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。 单元回路额定电流400A及以下。

b.抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

c.每台MCC柜最多能安装11个一单元的抽屉或22个单元的抽屉。其中一单元以上抽屉采用多功能后板。

d.抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

e.单元抽屉与电缆室的转接采用背板式结构ZJ一2型转接件。

f.1单元及以上抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ一1型转接件。

g.抽屉面板具有分、合、实验、抽出等位置的明显标志。

h.抽屉单元没有机械联锁装置。

● 馈线柜和电动机控制柜设有专用的电缆隔室,功能单元室与电缆室内电缆的链接通过转接件实现,既提高了电缆的使用可靠性,又极大地方便了用户对电缆的安装与维修。

● 电缆隔室有二个宽度尺寸(240mm和440mm)可供选用,视电缆数量、截面和用户对安装维修方便的要求而定。考虑到干式变压器使用的普通性、安全性和油浸变压器的经济性,装置既可以方便地与干式变压器组成一个组列,也可以与油浸变压器低压母线方便连接。

● 以抽屉为主体,同时具有抽出式和固定式,可以混合组合,任意选用。

开关设备按三相五线制和三相四线制设计,设计部门和用户可以方便地选用PE+N或PEN方式。

● 柜体的防护等级为IP30、IP40,可以按用户需要特殊制作。

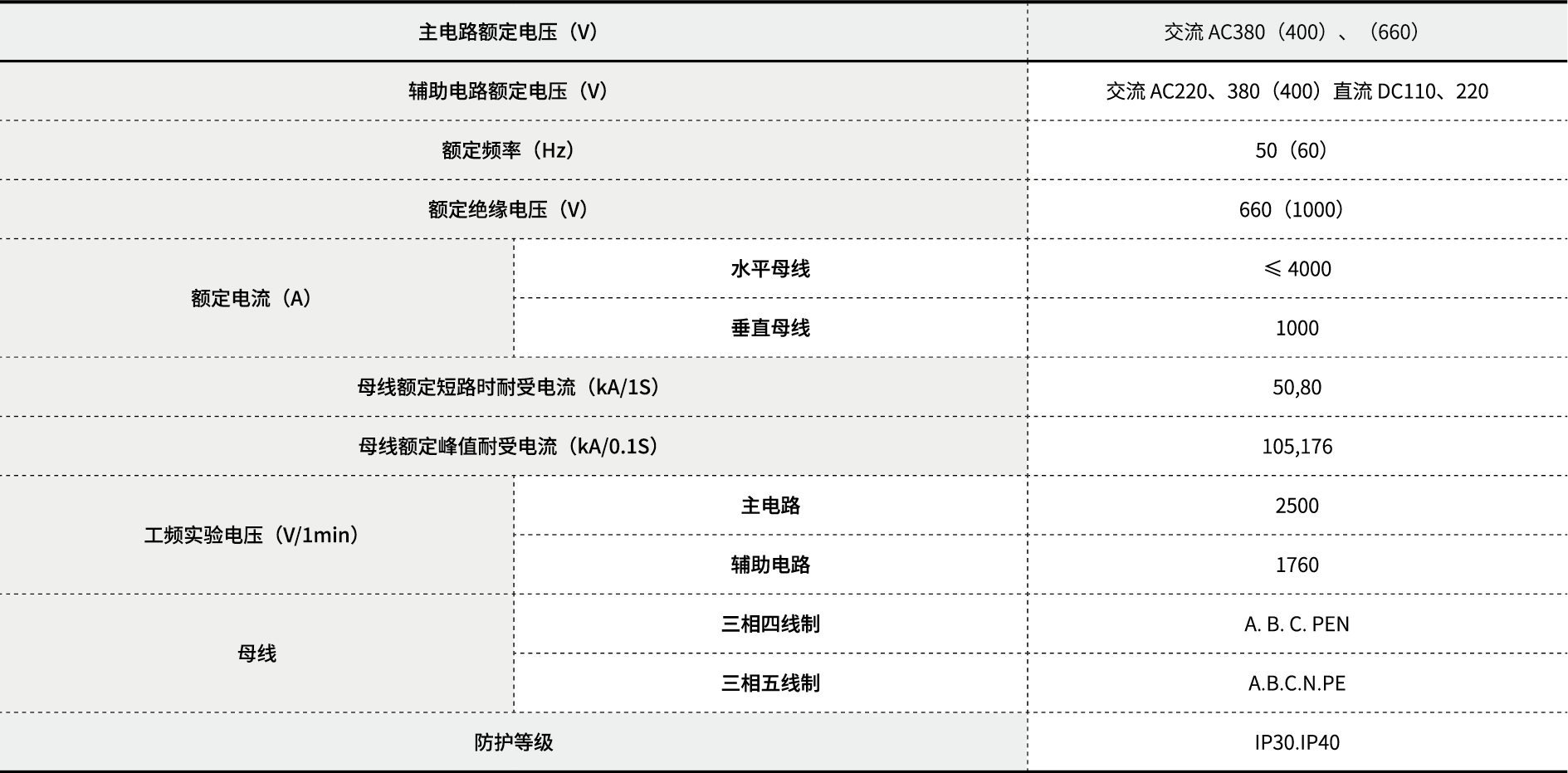

技术指标:

产品选型

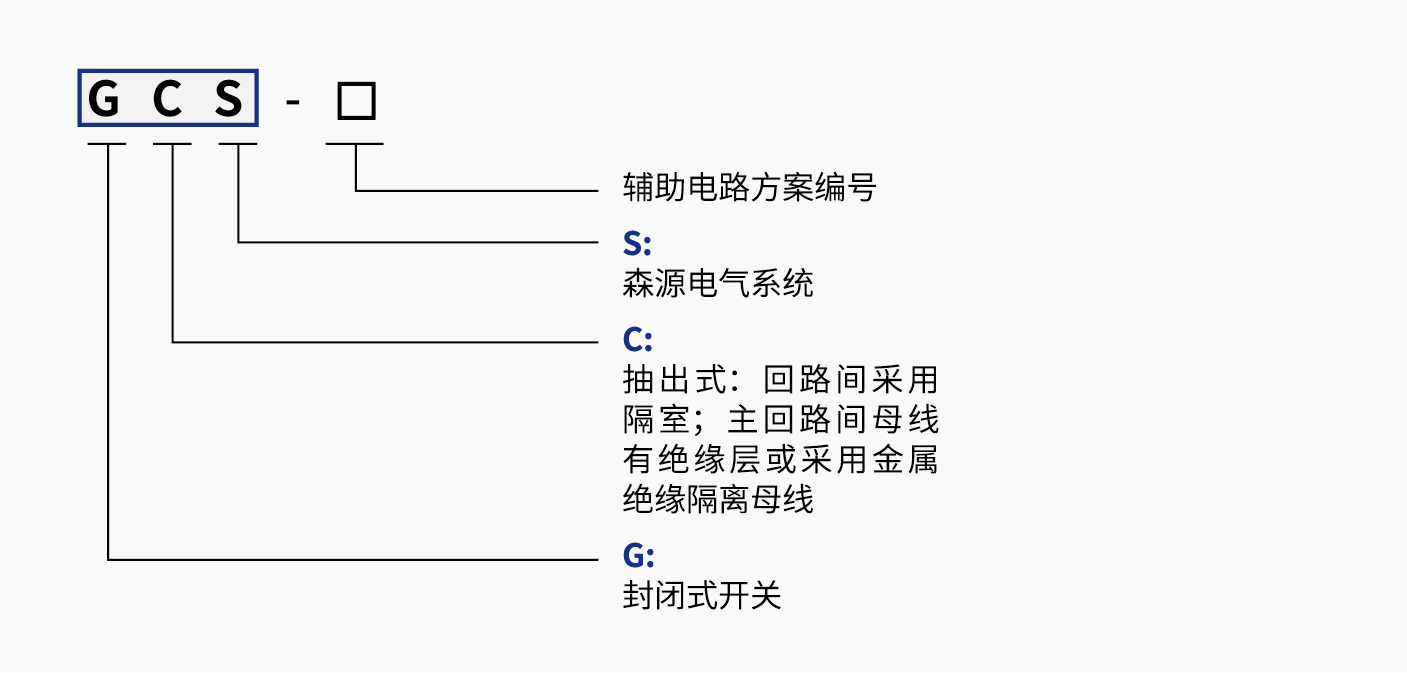

产品型号说明:

主电路方案图

开关设备主电路方案共32组118个规格(见表2),不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供用电和其它电力用户的需要,额定工作电流为4000A,适合2500kVA及以下的配电变压器选用。

此外,为适应供用电提高功率因数的需要而设计了电容器补偿柜;考虑综合投资的需要而设计了电抗器柜。

备注﹕RNW1是主选断路器,也可选用其它性能更好或进口F、MT系列断路器。

1、01、02、04方案如PE+N线需进入电源柜时柜宽用括号内尺寸。

2、SDL、SDH是GCS柜专用电源互感器。

产品外形及安装尺寸

订货时应提供以下资料

1、产品的全型号包括主电路方案号和辅助电路方案号;

2、主电路系统组合顺序图;

3、柜体平面布置图;

4、辅助电路电气原理图;

5、柜内元器件清单;

6、电路中电压、电流、时间等整定参数;

7、与产品正常使用不符的其他特殊要求。
