二 造纸工艺流程

造纸机主要指使纸浆形成纸幅的分部联动的全套设备,基本组成部分按照纸张形成的顺序分为网部、压榨、前干燥、后压榨、后干燥、压光机、卷纸机等。其工艺流程为：流浆箱输出的纸浆在网部脱水成型，在压榨部进行压缩使纸层均匀，经过前干燥进行干燥，接着进入后压榨进行施胶，再进入后干燥器烘干处理，然后利用压光机使纸张平滑，最后通过卷纸机形成母纸卷。其工艺流程图如下：

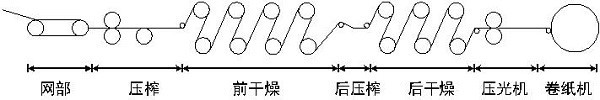

图1 造纸工艺流程图

三 造纸传动控制系统构成及控制特点

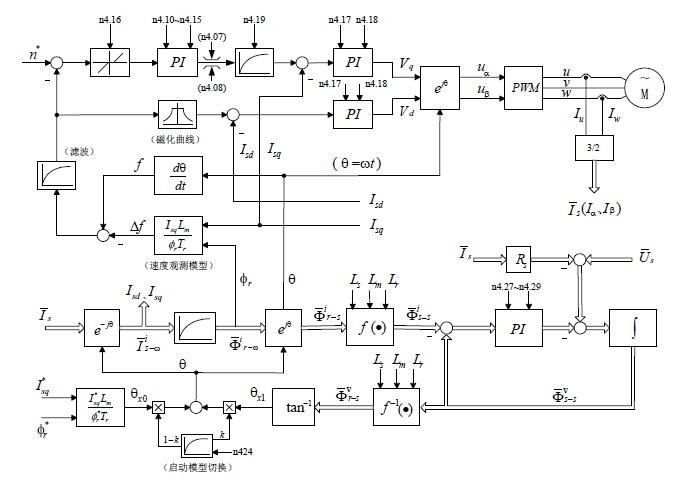

造纸工艺是一个连续生产过程，因此生产线的连续和有序控制成为造纸工艺的关键。近年来，大量变频器进入造纸行业，并已取得良好的技术和市场效果，雷诺尔RNB8型高性能多传逆变器具有良好的矢量控制特性和丰富的控制功能，强大的可编程逻辑模块让用户可以灵活应用，满足复杂工艺的控制要求。以山东天和纸业有限公司10号机传动系统为例，控制部分主要由西门子PLC和雷诺尔RNB8系列逆变器组成，现场人机界面选用西门子触摸屏,本系统共有传动点38个。

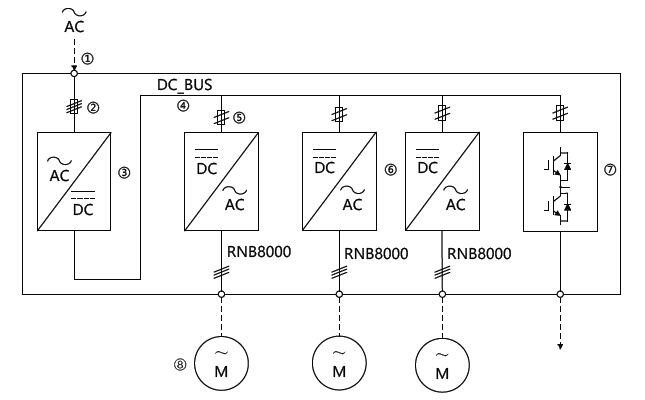

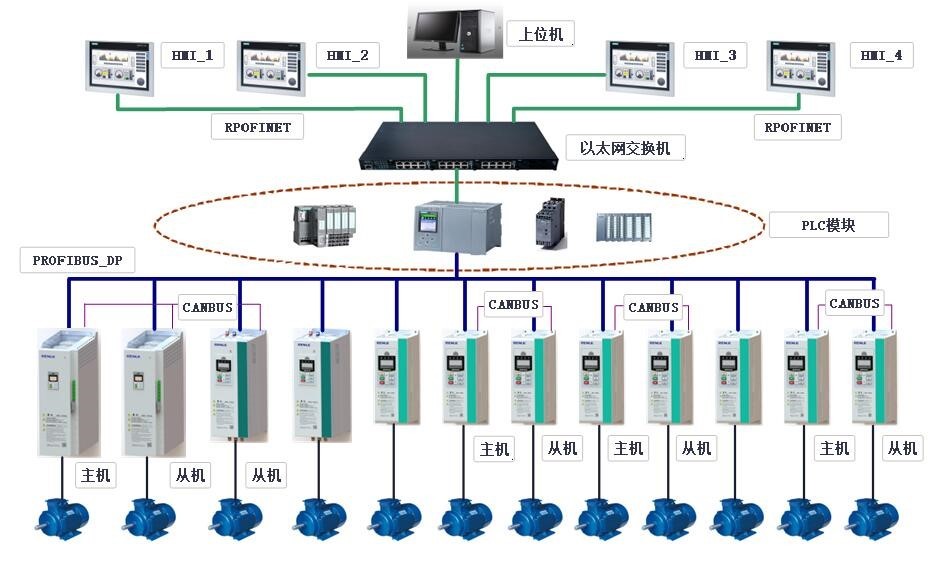

系统网络图如下：

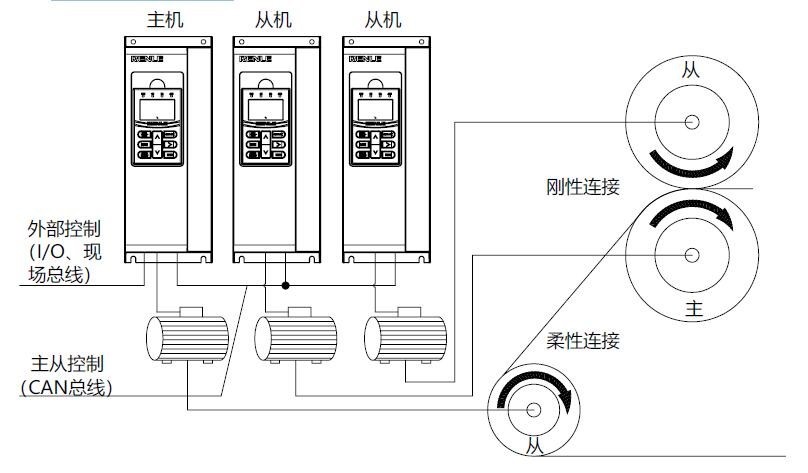

主 / 从控制参数举例说明

在该例中，主 / 从机都为速度控制，从机转矩限幅，主机由外部网络通讯给定。

主机设置：

• 设置为网络给定，参数n0.01给定源选择=5 网络、n0.09命令源选择 =3 网络。

• 设置为无速度矢量控制，参数n0.08控制模式=4 无传感器矢量。

• 设置外部网络通讯，详见参数组nF 通讯参数组。

• 设置 CAN总线地址，定义为主机，参数nF20 CAN总线地址 =1。

从机设置：

• 设置为无速度矢量控制，参数n0.08控制模式=4 无传感器矢量。

• 设置 CAN总线地址，定义为从机，参数nF.20 CAN总线地址=2 ～ 9。

• 选择主 / 从控制模式，参数 CAN 总线联机模式 =3 限幅跟随。

• 激活负荷分配功能，参数nA.00负荷分配使能=1 有效。

• 选择从机电流给定源，参数nA.04电流给定源=2CAN总线。

• 调整从机给定，设置参数nF.24从机给定修正系数。

注意：

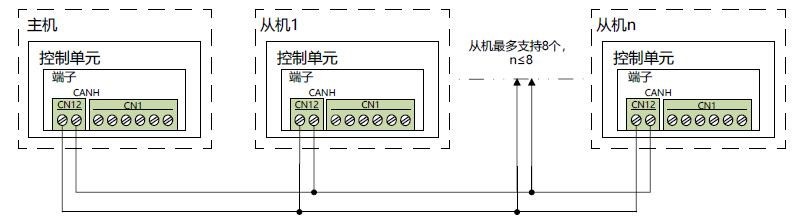

• 主机 / 从机地址唯一，不可重复。CAN总线地址设置为 1 时，定义为主机，地址 2 ～ 9， 为从机。详见参数 nF.20 CAN总线地址。

• 根据主 / 从连接特性选择主 / 从控制模式，详见参数nF.23 CAN总线联机模式。

• 主/ 从连接故障或报警信息、从机故障信息，均显示在主机传动上，用户可

根据故障信息提示及时处理。

4.4 兼容性

RNB8多传逆变器兼容多款变频产品通讯，如：ACS550/600/800，西门子6RA70/6SE70/MM440等。详情请咨询雷诺尔公司。
