NL500系列高性能变频器基于强大的DSP电机控制芯片，采用无PG电流矢量控制技术（SVC）及开环转矩控制技术（TC）专门针对：速度，控制精度。力矩，和低频转矩要求较高的工业现场。

除应用于石油化工冶金医药等传统的风机水泵，压缩机磨机，拉丝。传送，搅拌工位外，在木工机械，塑料机械，工业风扇，提升设备等机械配套中也广泛适用！

产品特点

● 先进的机体设计工业

外型方面舍去传统的外形模式，采用书本式超窄体设计：驱动板采用站姿垂直于机体内，不但大大缩减了机体宽度，使整体显高显瘦，更加美观，而且让驱动板有了更大的面积（铜箔也能相对增宽），同功率产品体积比传统变频器体积最大缩小60%！

● 独立风道设计

散热风道与机内元器件完全隔离，大大减少了外界粉尘，油污，液体凝结等杂物进入机体内的概率，极大提高了安全性能。

● 整机采用三防设计

PCB板喷涂进口三防漆，各电子元器件采用新布局，密封程度更好，安全性稳定性更高！并且针对发热元器件，散热采用热仿真设计(发热量更小，散热更好)，有效的保证机体升温可控不超标！

● 优秀的软件设计

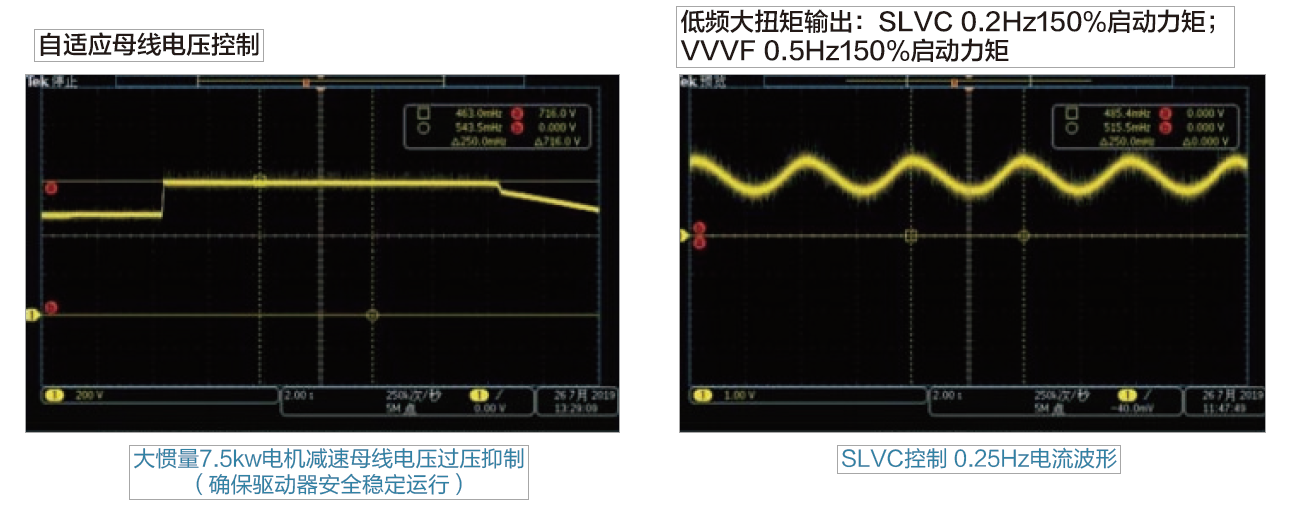

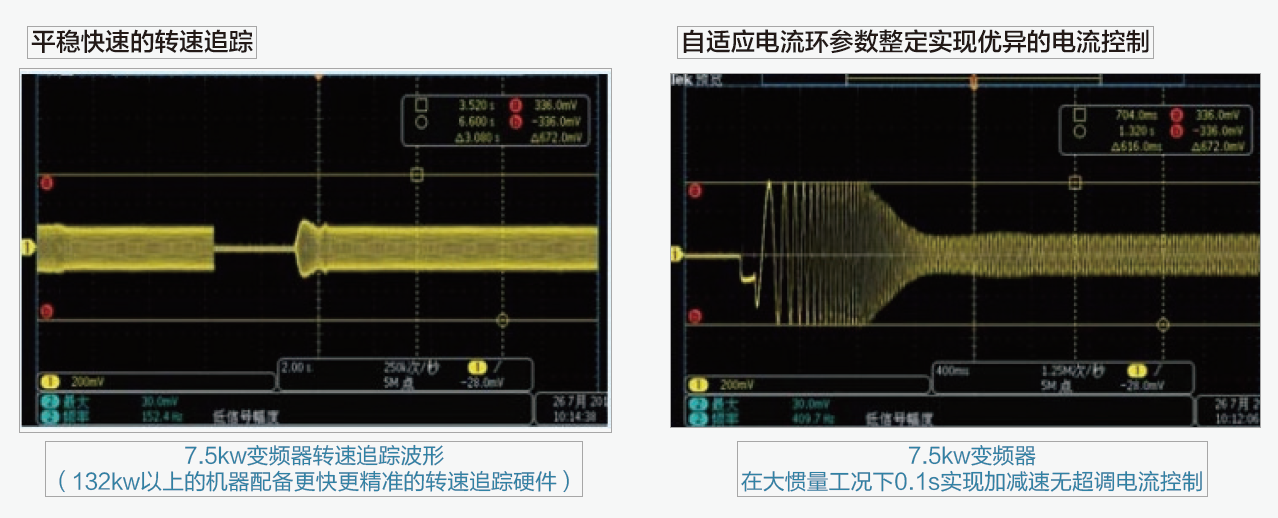

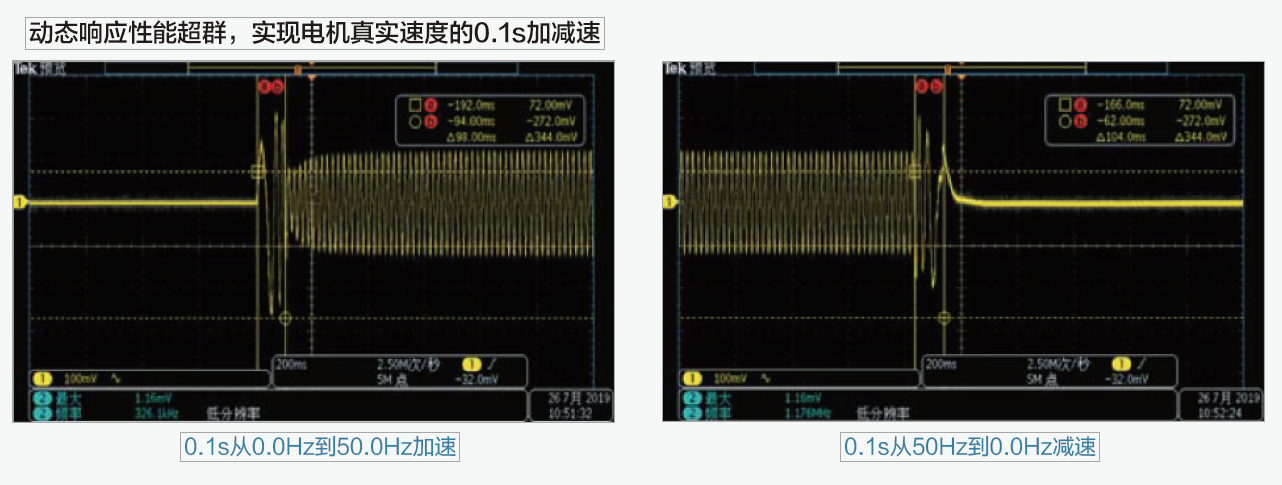

采用高性能矢量控制平台，全新的电机控制算法；具备领先的电机自学习算法（静态下自学习可媲美其他品牌变频器旋转自学习的效果）  宽电压设计范围在三相交流350V-450V范围内不影响变频器运行！具备精准的母线电压检测在内的完整的保护功能！

● 更人性化的客户体验

主线采用欧式的接线端子，保证接线牢固的同时能有效减少连线时间，提高组柜效率。控制线端采用卡夹式的安装方式（防呆设计）有效减少了螺丝用量，提高接线效率，优化便捷的键盘设计（按键灵活醒目，支持外引）。

故障保护类型

缺相保护（输入输出缺相），失速保护，加速过流（减速过流），加速过压（减速过压），过热， 运行欠压，PID反馈故障，  电流检测故障，电机过载，速度偏差过量， 电机故障等异常状态。

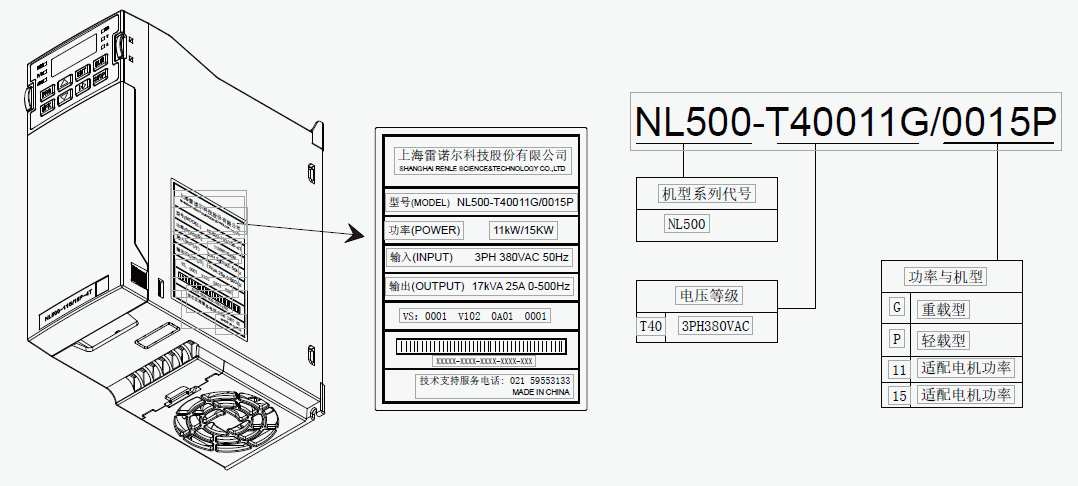

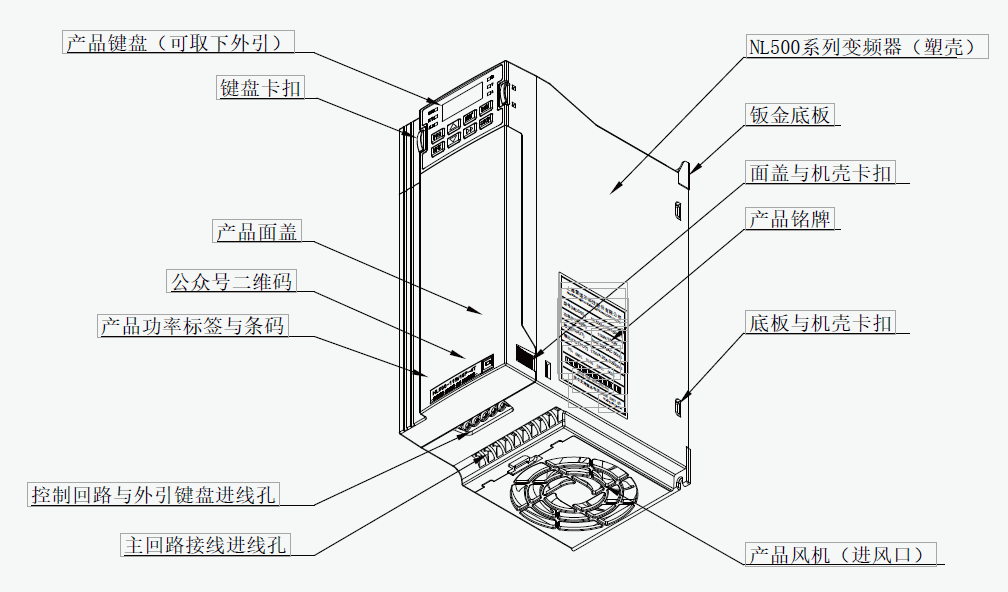

NL500 塑壳产品各部位图

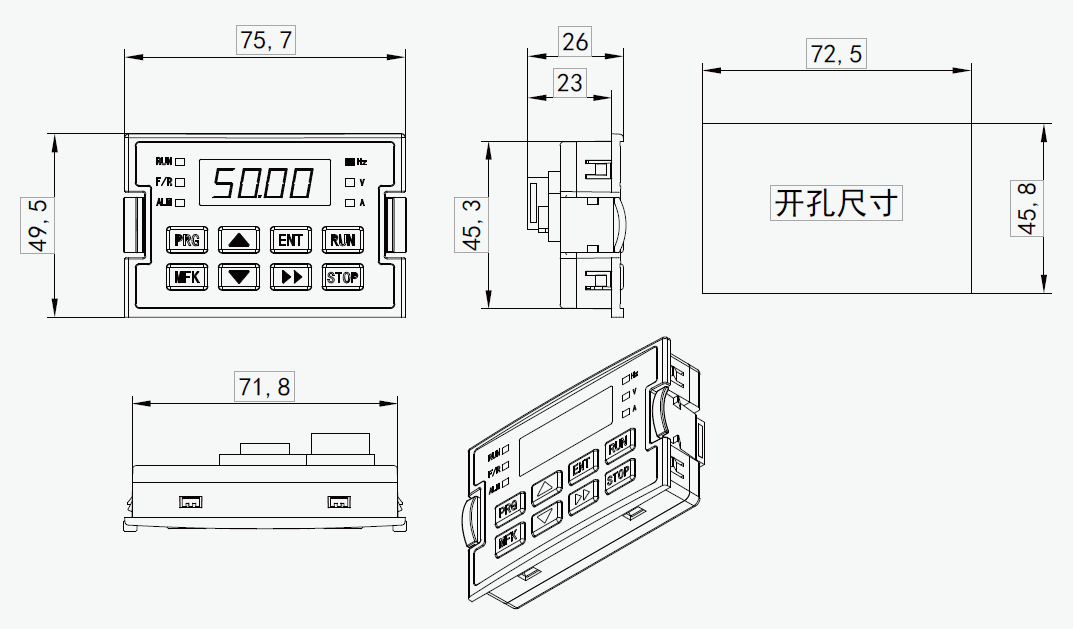

NL500 塑壳机键盘及开孔图（0.75KW/G - 37KW/G）

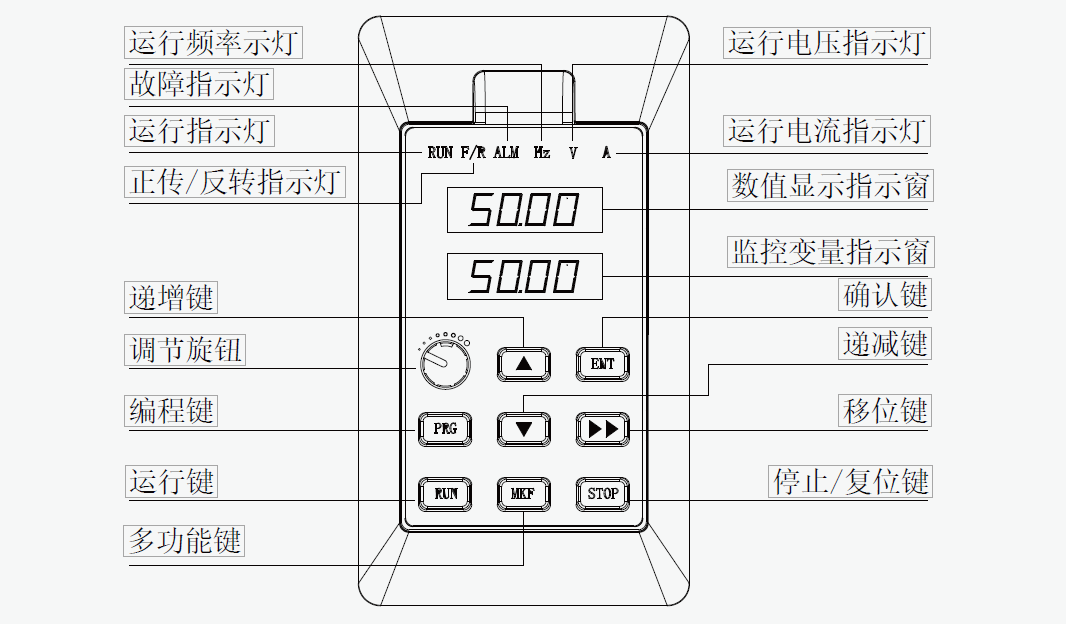

NL500 塑壳机操作面板示意图

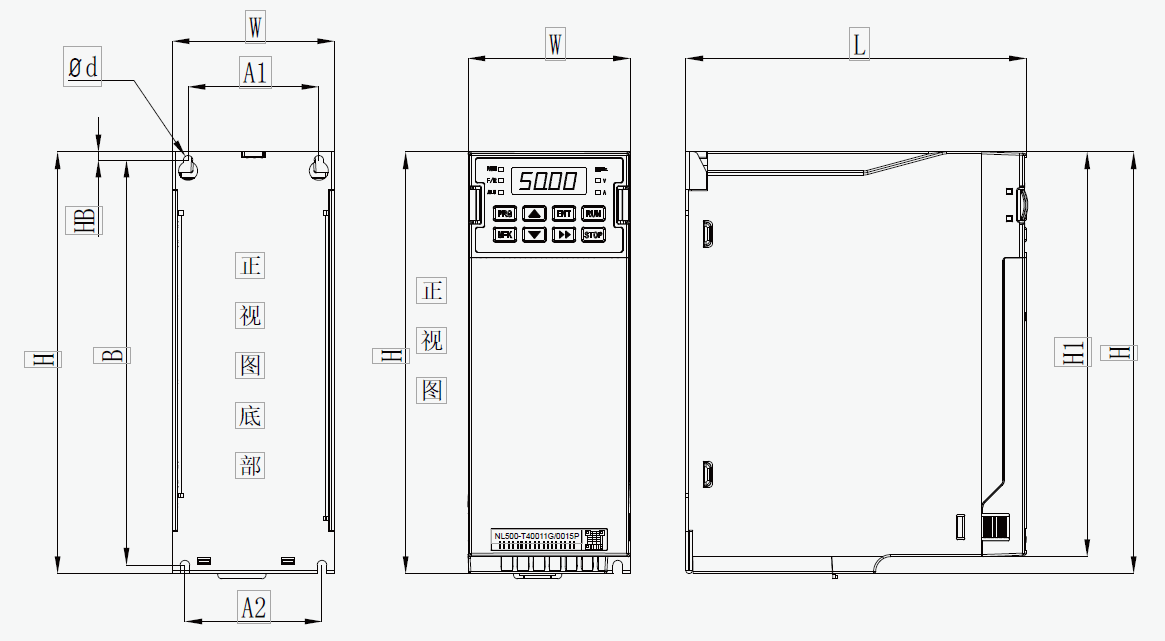

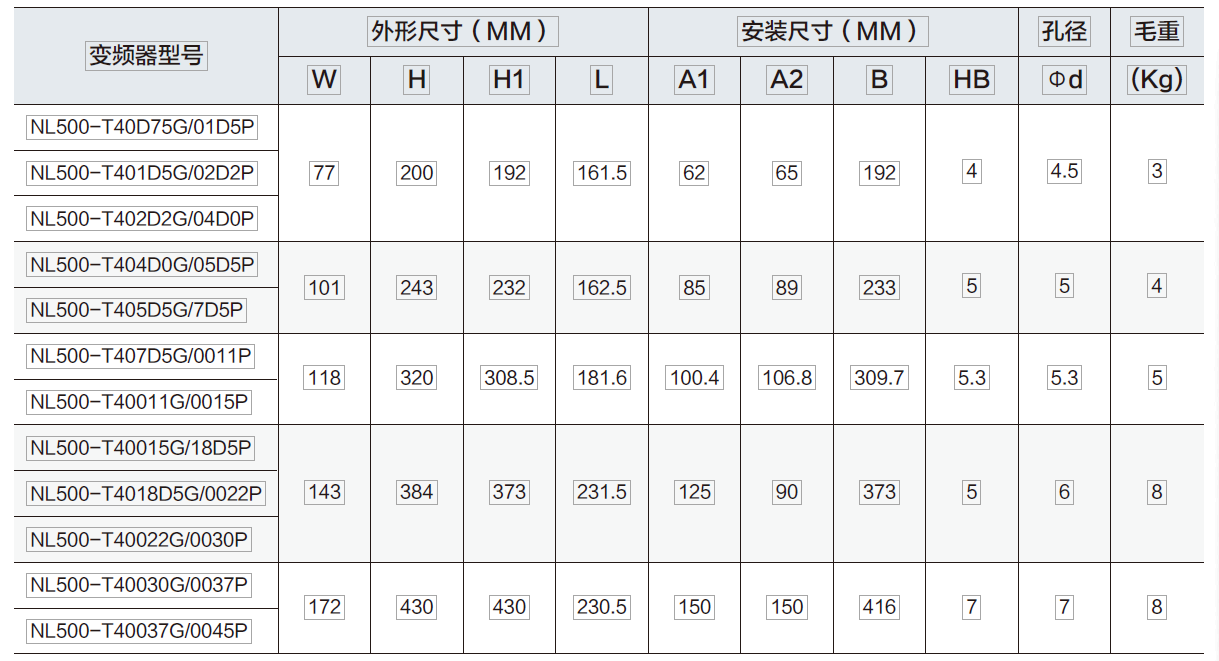

NL500(0.75KW/G - 37KW/G) 塑胶壳安装尺寸图

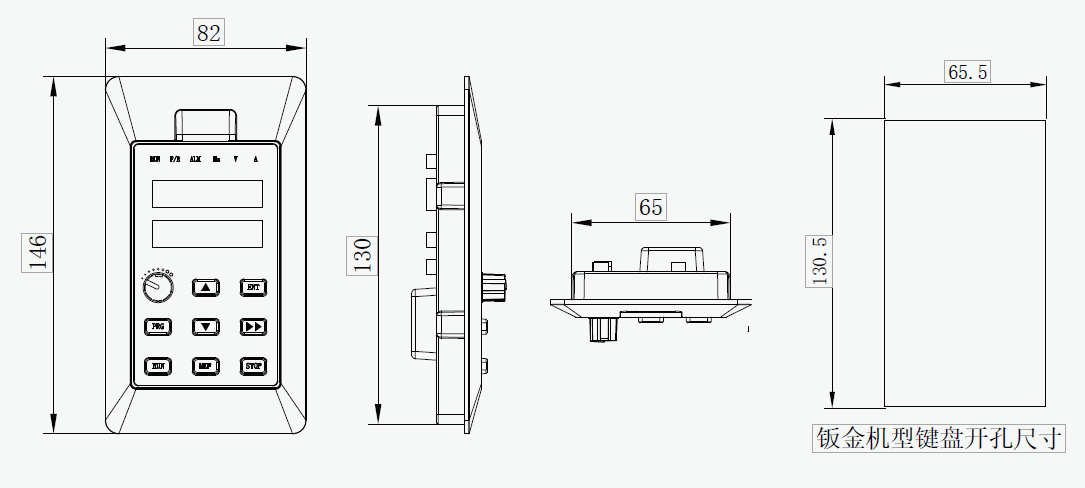

NL500 钣金机键盘尺寸图

NL500 钣金机操作面板示意图

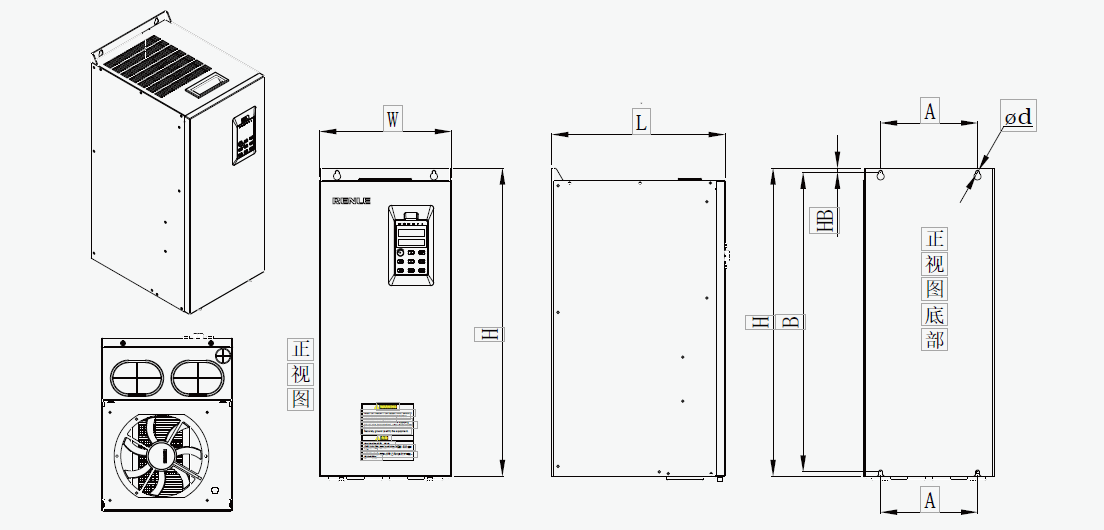

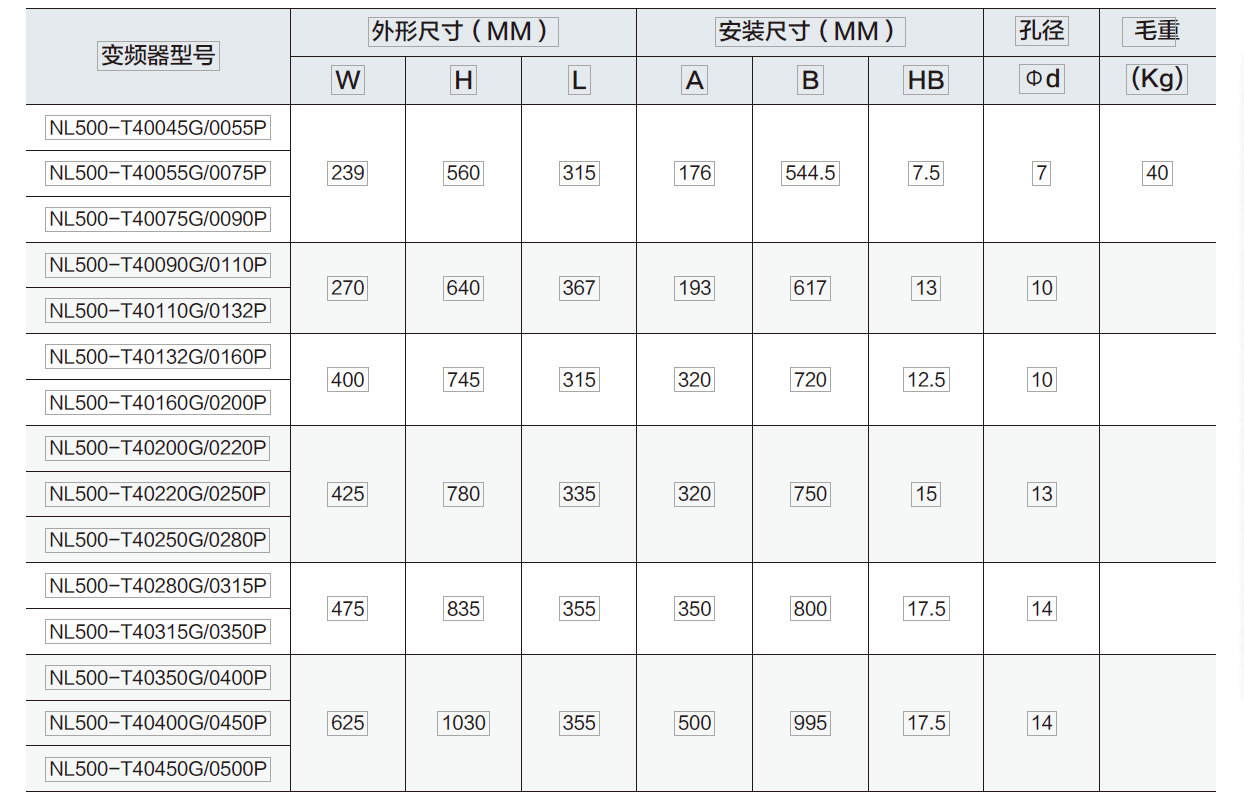

NL500(45KW/G - 450KW/G) 中功率安装图

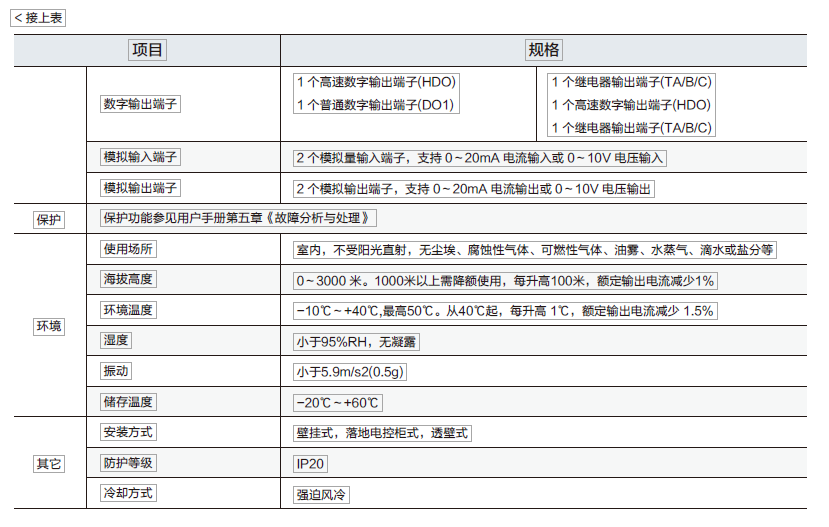

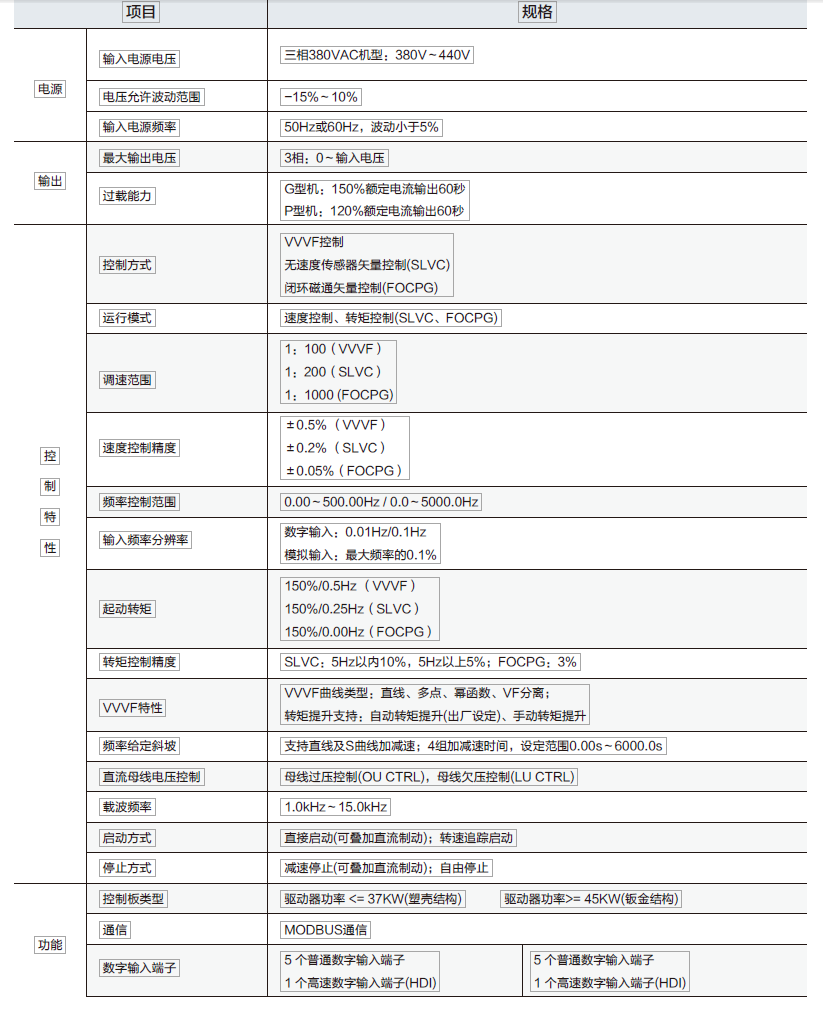

NL500 系列产品技术规格
